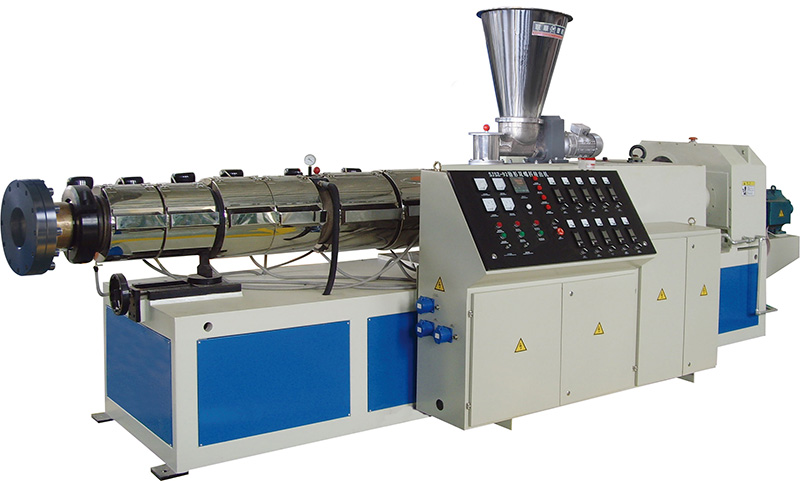

在塑料挤出机行业与PVC挤出相关的技术领域中，锥形双螺杆挤出机工艺温度设定和控制存在多种思路。目前，主要有低温工艺和常温工艺两种典型模式。低温工艺的温度设定大致在165℃- 175℃左右，常温工艺的温度设定大致在175℃-185℃左右。

在温度设定趋势方面，存在“马鞍型”工艺和“阶梯型”工艺。“马鞍型”工艺呈现前高中低后高的特点，部分企业采用这种工艺模式，认为它有助于物料的良好塑化；“阶梯型”工艺则是由前到后逐步升高温度。在不同的产品系列上，还存在超高温度工艺和超低温度工艺。例如，某些穿线管生产采用螺筒温度设在200℃以上的超高温度工艺，而部分螺杆、螺筒临近报废的设备则采用螺筒温度设150℃左右的超低温度工艺。

值得注意的是，尽管这些工艺温度差异较大，但部分不同的工艺却能生产出同样质量达标的产品。这表明目前工艺温度的设定缺乏一套统一、科学的标准，不同企业和产品根据自身情况选择不同的工艺温度，存在一定的盲目性和随意性。

优化工艺温度必要性

我国挤出机制造行业经过多年发展，在螺杆结构压力配置和外加热圈功率配置方面，为PVC-U塑料的良好、均衡塑化提供了条件。然而，目前工艺温度设定的多样性使得生产过程缺乏科学指导，因此有必要对工艺温度进行优化。

从生产实际来看，不同的工艺温度可能会对产品质量、设备寿命和生产成本产生显著影响。例如，若工艺温度设定过低，物料塑化不良，可能导致制品出现发黄、变色线、发泡等问题，影响产品质量；过低的温度会使剪切作用增强，加剧挤出机螺杆和螺筒的磨损，缩短设备的使用寿命。据相关统计，因挤出温度设定过低，部分挤出机在使用一两年甚至不到一年的时间里，螺筒最大磨损量可达2mm-3mm，此时挤出生产会出现黄线等问题，严重影响生产的正常进行。

若工艺温度设定过高，虽然能使物料更好地塑化，但会加速PVC分解，同样影响产品质量，还可能增加能源消耗，提高生产成本。而且，温度过高还会导致物料在高温状态下停留时间过长，发生降解，产生氯化氢等有害物质，对设备和模具造成腐蚀。

通过优化工艺温度，可以提炼出一套科学、合理的设定方法，实现同一工艺温度条件下挤出，为挤出生产过程的“三统一”（设备统一、模具统一、配方统一）打下良好基础。这不仅有助于提高制品质量，还能减缓挤出机磨损，延长其工作寿命，进一步降低配方成本，方便管理，及时发现和有效处理故障。例如，在给料、挤出速度和计量段设定温度不变的前提下，适当提高给料段的设定温度，可有效降低计量段显示温度与设定温度之间的温差，充分说明给料段温度在一定程度上发挥着调整剪切热的作用，从而减少剪切作用对挤出机的磨损。

优化工艺温度对于提高PVC挤出生产的质量和效率、降低成本具有重要意义，是当前PVC挤出行业亟待解决的问题。

未来可以研究更加先进的温度测量技术和控制算法，提高温度控制的精度和稳定性。例如，开发高精度的热电偶传感器和智能温控系统，能够实时监测和调整熔体温度，确保产品质量的一致性。

对于不同配方和原料的工艺温度适应性研究也是未来的一个重要方向。随着市场需求的不断变化，PVC制品的配方和原料也在不断更新。不同的配方和原料对工艺温度的要求可能会有所不同，因此需要深入研究它们之间的关系，制定更加个性化的工艺温度方案。例如，研究新型添加剂对PVC熔体塑化性能和热稳定性的影响，以及如何根据这些影响调整工艺温度，以实现最佳的生产效果。

在节能降耗方面，虽然优化工艺温度已经在一定程度上减少了能源的消耗，但仍有很大的提升空间。未来可以研究如何进一步降低挤出过程中的能量损耗，提高能源利用效率。例如，开发高效的加热系统和冷却系统，采用节能型的电机和控制系统，减少设备的能耗。还可以研究如何利用余热回收技术，将挤出过程中产生的热量进行回收和再利用，降低生产成本。

随着智能制造技术的发展，将智能化应用于PVC挤出工艺温度控制也是未来的一个趋势。可以建立基于大数据和人工智能的工艺温度控制系统，通过对生产数据的实时分析和处理，实现工艺温度的自动优化和调整。例如，利用机器学习算法预测不同工艺条件下的熔体温度和产品质量，提前调整工艺参数，提高生产的自动化水平和智能化程度。

对于挤出机设备的改进和创新也是未来研究的重点。可以研发更加先进的螺杆结构和加热系统，提高物料的塑化效果和温度控制的均匀性。例如，设计新型的螺杆螺纹形状和螺槽结构，增加物料的剪切和混合效果，同时优化加热圈的分布和功率配置，提高加热效率和温度控制的精度。还可以研究如何提高挤出机的稳定性和可靠性，减少设备故障的发生，提高生产效率。
